Bertsolari Txirrita 38, Donostia

Proyecto de investigación de la UPV para determinar las ventajas del escáner 3D a la hora de realizar un levantamiento de fachada de una torre.

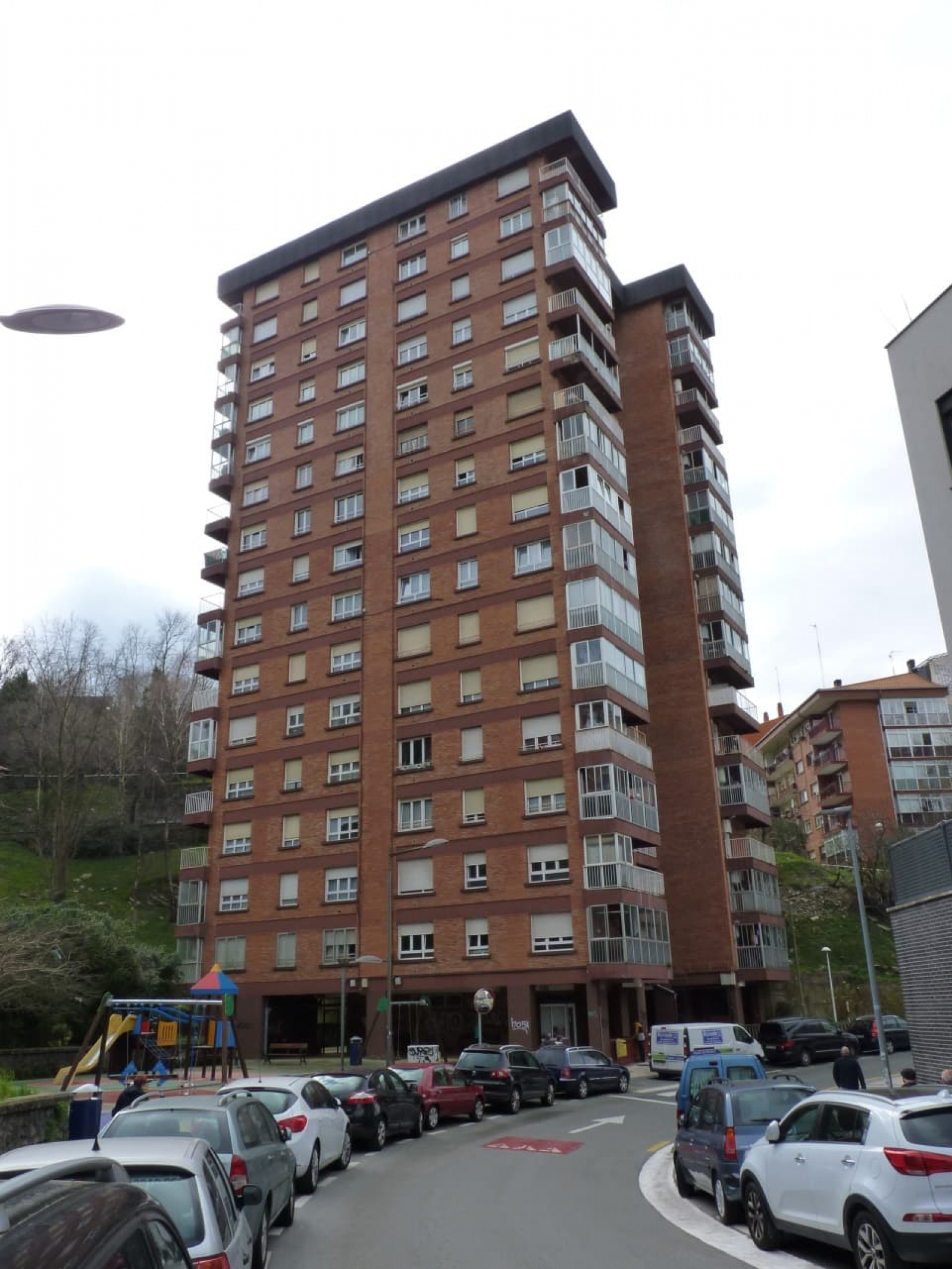

Levantamiento por escáner 3D de una torre de viviendas.

Se trata de un proyecto de investigación de la UPV para determinar las ventajas del escáner 3D a la hora de realizar un levantamiento de fachada de una torre, así como las ventajas del BIM a la hora de representar el estado actual de un edificio y desarrollar un proyecto de rehabilitación utilizando esta metodología.

Objetivos:

  • Realización de un levantamiento de fachadas y cubiertas.

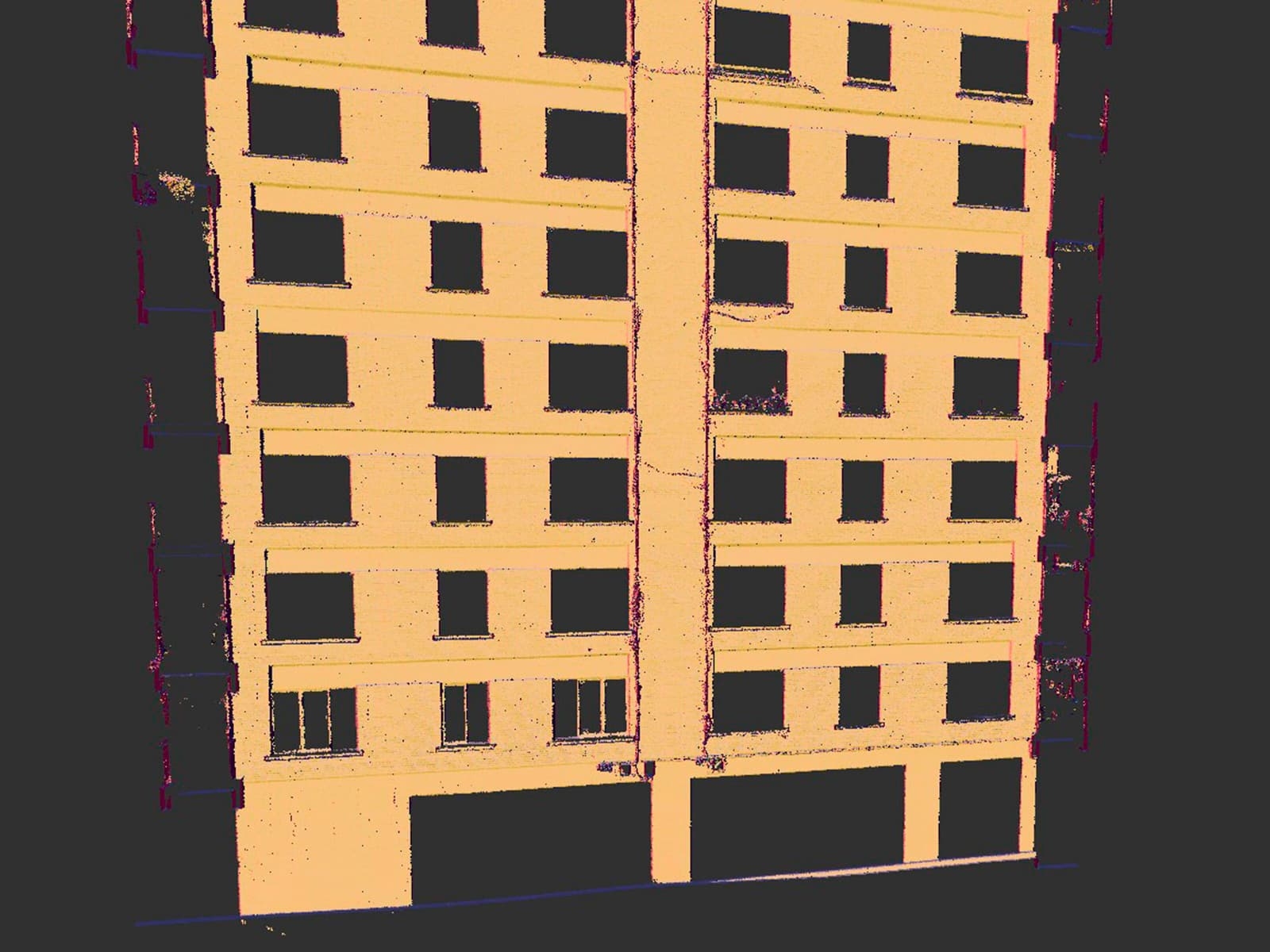

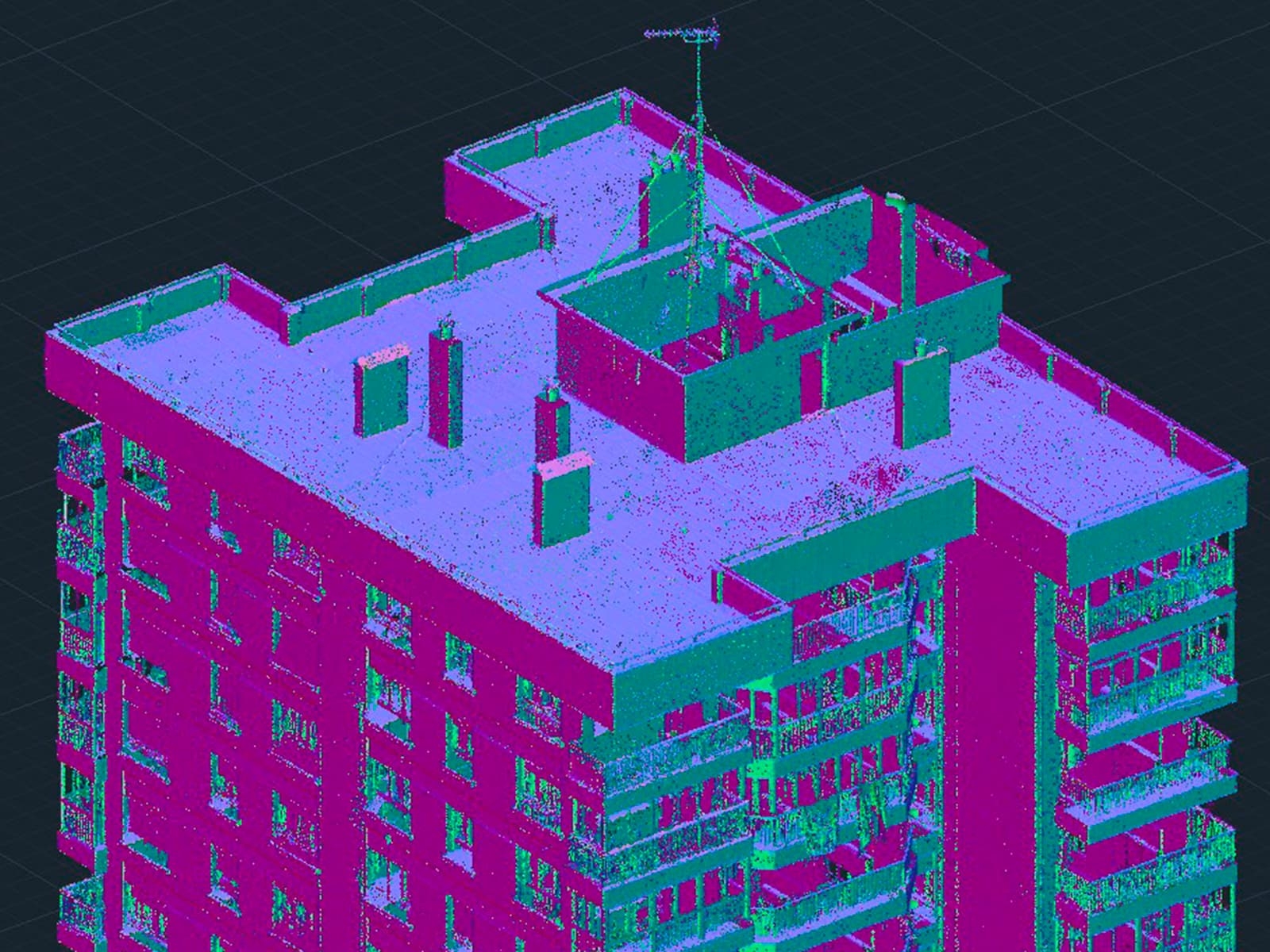

  • Obtener una nube de puntos en color de fachada y cubierta.
  • Obtener un visualizador 360º del edificio.

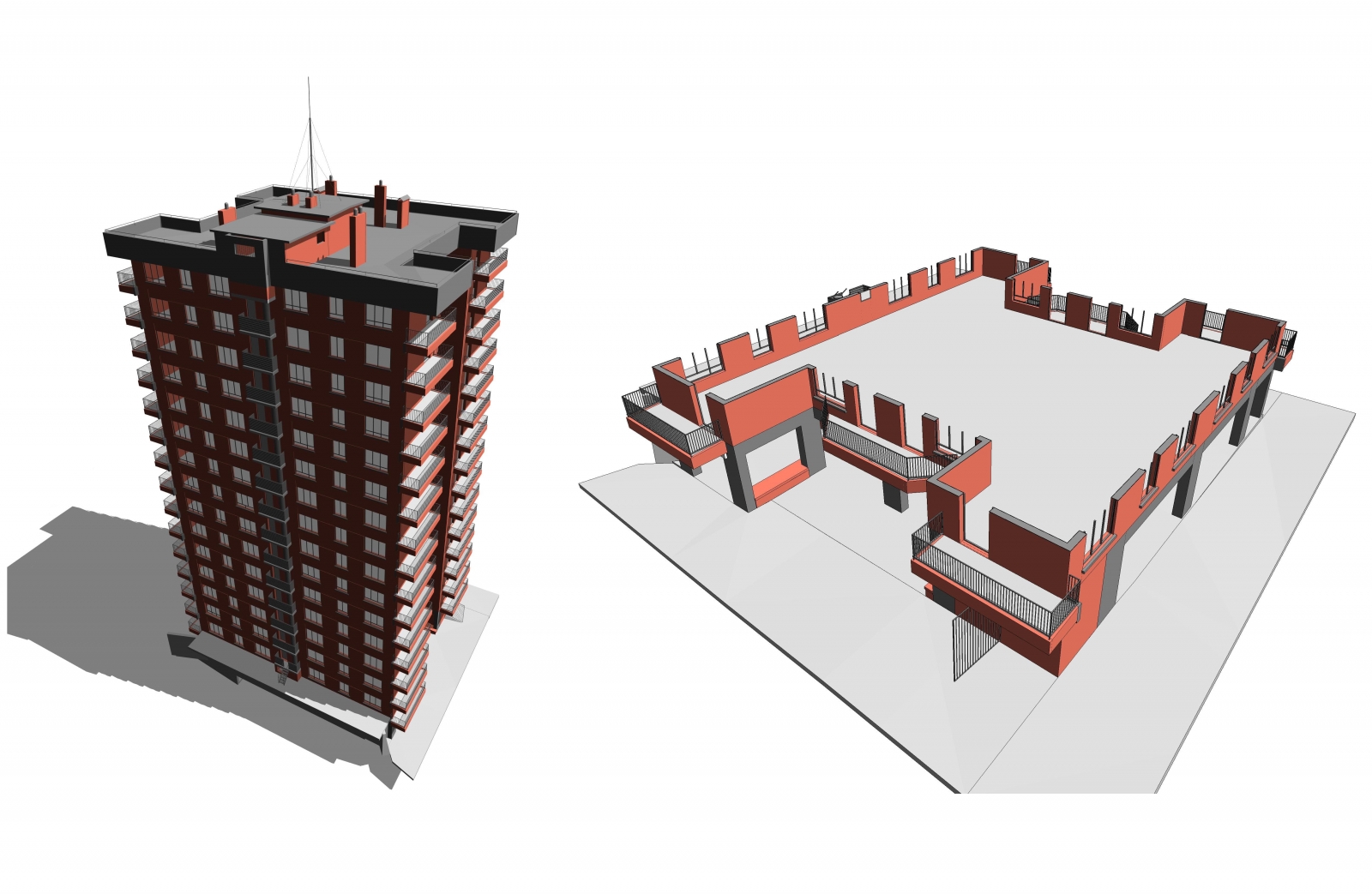

  • Realizar un modelado BIM de estado actual del edificio, respetando una organización concreta de archivos, una nomenclatura de familias y propiedades de objetos determinados por la UPV.

Dificultades:

  • Dificultad de levantamiento en uno de los laterales del edificio debido a una ladera muy próxima a las fachadas.
  • Presencia de vegetación abundante que limita la visibilidad del escáner.
  • Ángulo de visibilidad reducido en los últimos pisos del escáner, con lo que se pierden zonas de escaneo en balcones.
  • Presencia de retranqueos y aplomes notables en la fachada, difíciles de representar en un modelo 3D BIM.

Ventajas del uso del escáner 3D:

  • Levantamiento fidedigno, incluso a grandes distancias, como en los últimos niveles del edificio.

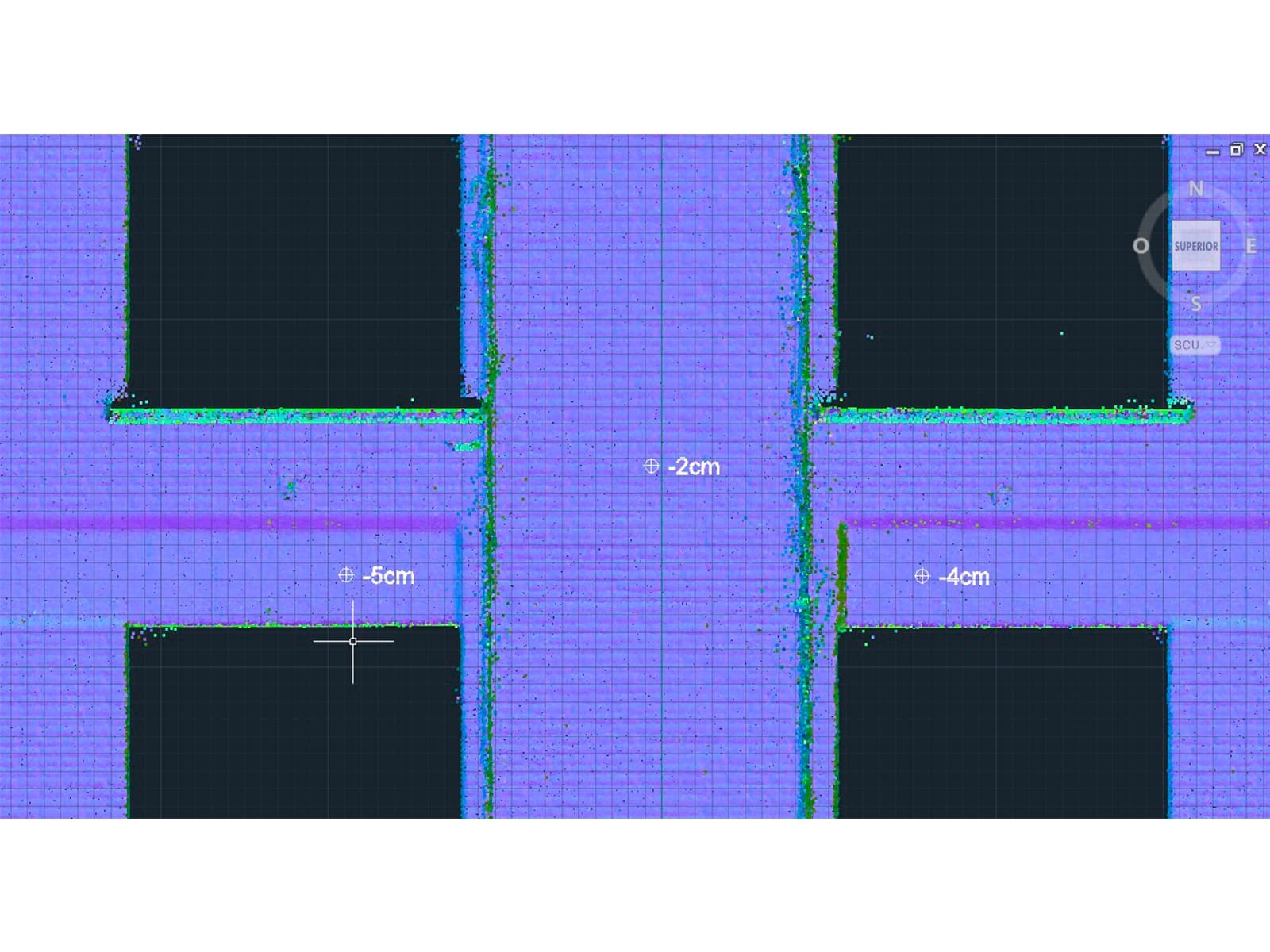

  • Permite representar de un modo sencillo los aplomes y deformaciones de fachadas, en mapas 2D de color.

Ventajas del uso del BIM:

  • Facilita la visualización y planificación de un aislamiento exterior sobre la fachada.
  • Posibilidad de obtener mediciones completas del proyecto de un modo rápido.
  • Permite integrar la nube de puntos dentro de un flujo de trabajo BIM en proyectos de rehabilitación.
imagen #1 - Bertsolari Txirrita 38, Donostia imagen #2 - Bertsolari Txirrita 38, Donostia imagen #3 - Bertsolari Txirrita 38, Donostia imagen #4 - Bertsolari Txirrita 38, Donostia imagen #5 - Bertsolari Txirrita 38, Donostia imagen #6 - Bertsolari Txirrita 38, Donostia imagen #7 - Bertsolari Txirrita 38, Donostia imagen #8 - Bertsolari Txirrita 38, Donostia
